MDX-3改造

久々のブログ更新。
今回はMODELAネタなのであります。

MDX-3改造。
どうにも構造上のガタが気になってしょうがなくなったので、思い切って改造しちゃいました。

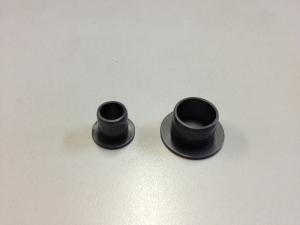

オイレス工業のフランジブッシュ。

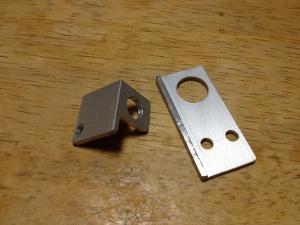

自作のアルミ製フランジブラケット。
X軸とZ軸用。

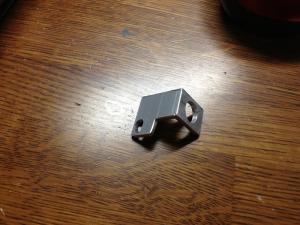

ああそうだ、Z軸用は合わなくってこんな風にカットしたんだった。

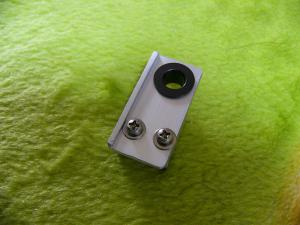

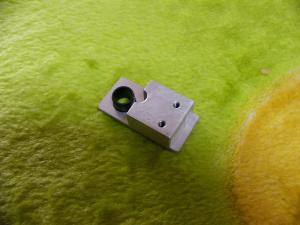

Y軸用。
裏には取り付けベース。

組み立て~。

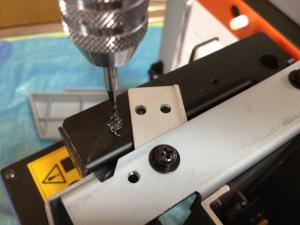

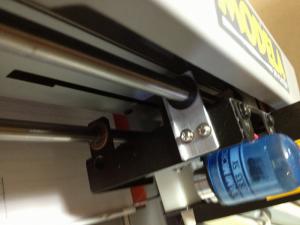

X軸はユニットにM3タップ立ててネジ止め。

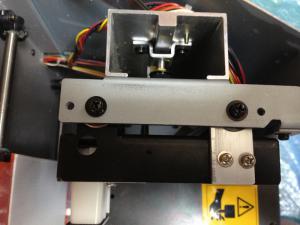

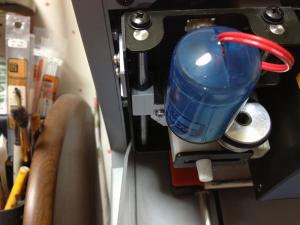

Z軸にも取り付け。既存のネジを長いものに交換して共締めしたった。

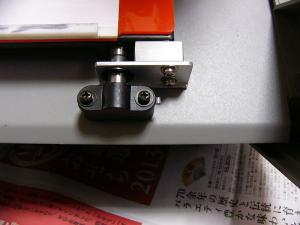

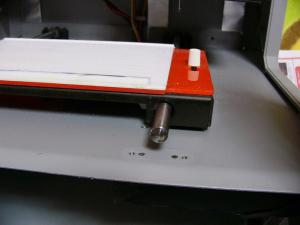

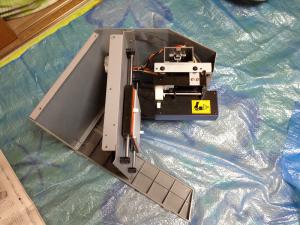

Y軸も分解組み立て。

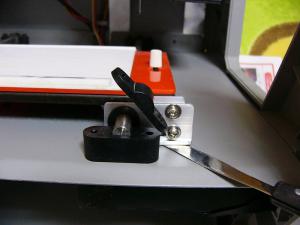

なな、なんとY軸ユニットへはエポキシ接着剤で固定。。。
だいじょうぶでしょう、たいしてチカラかからないし。

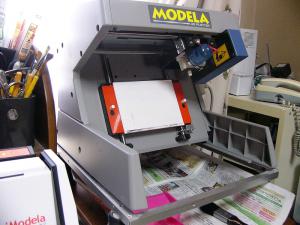

完成~!!

テストしてみると動作音が違うものになりました。
いままでガタの分、暴れてたのね。
切削物も明らかに精度が上がりました。
打倒、MDX-15!!


しばらくこれでがんばる。
